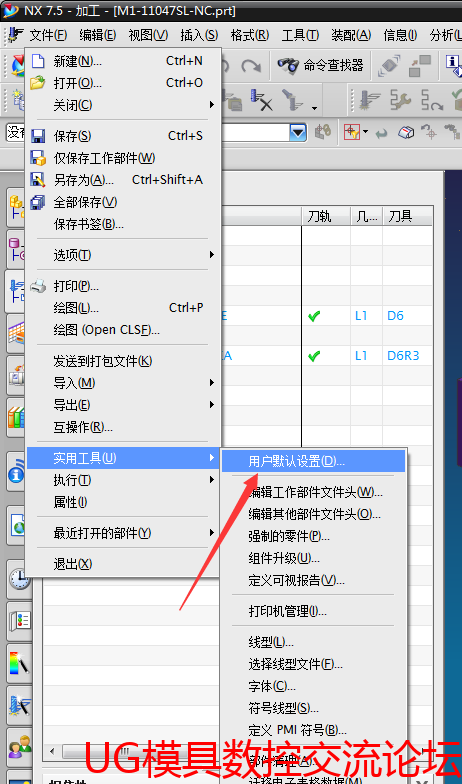

1.打開用戶默認設置

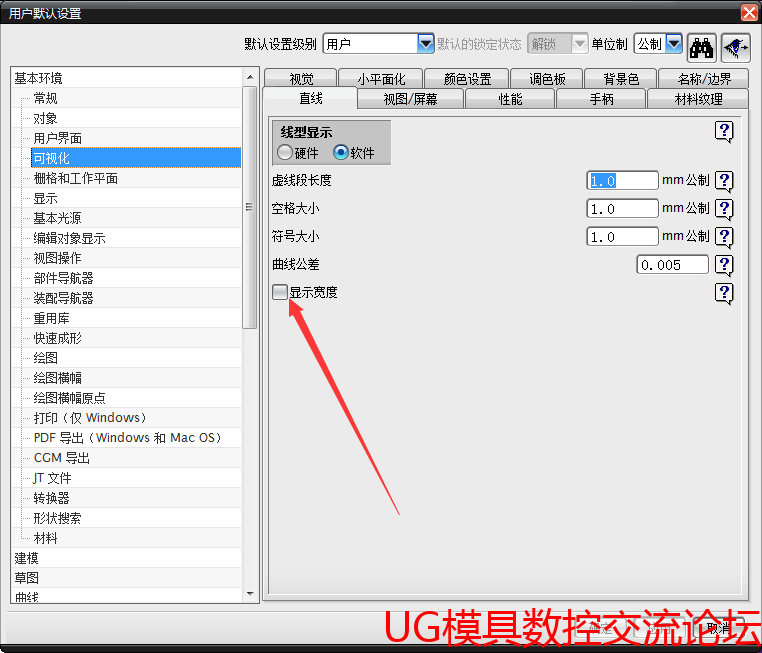

2.找到基本環(huán)境-可視化-直線，不勾選顯示線寬，然后確定，重啟UG.

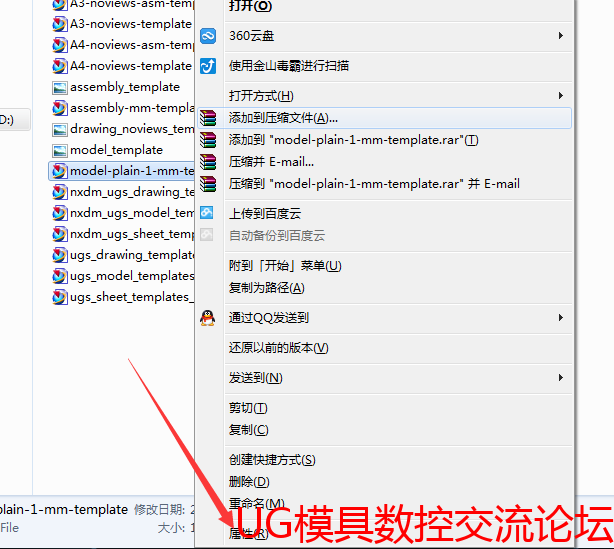

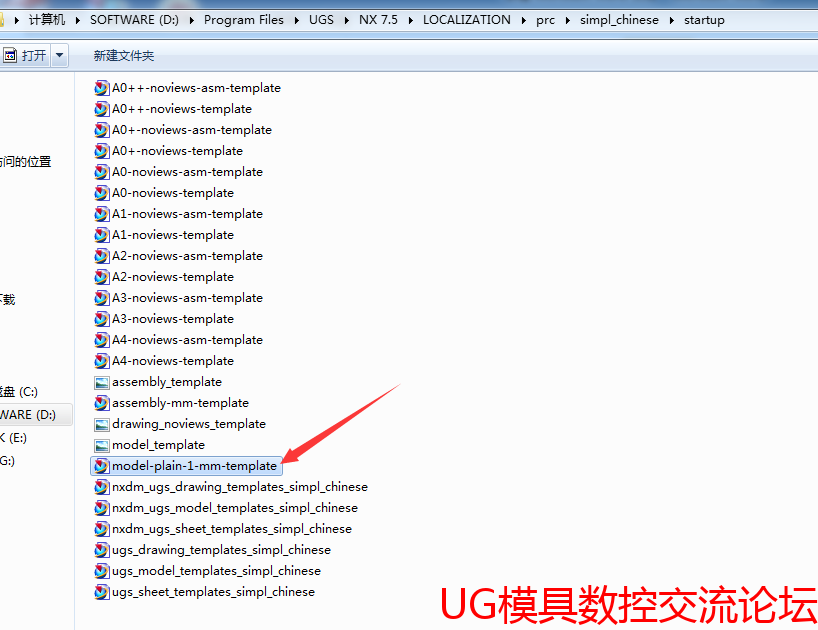

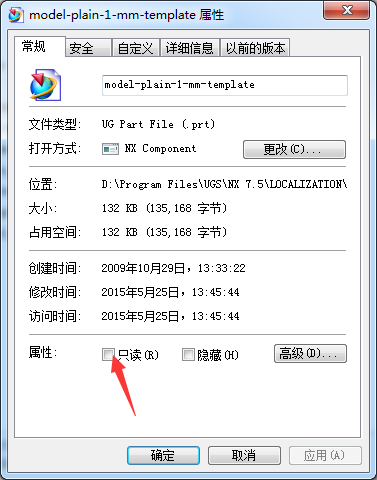

3.打開UG安裝目錄D:\Program Files\UGS\NX 7.5\LOCALIZATION\prc\simpl_chinese\startup。找到文件名為model-plain-1-mm-template的prt文件。右鍵該文件，在屬性里去除只讀屬性后，打開。

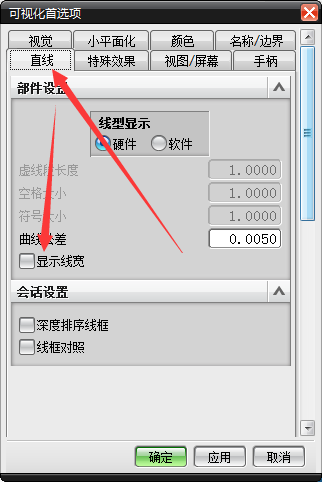

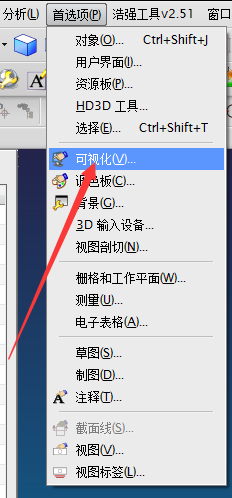

4.點擊首選項-可視化，彈出的對話框點擊直線，不勾選顯示線寬。確定后保存圖檔，退出UG重啟。

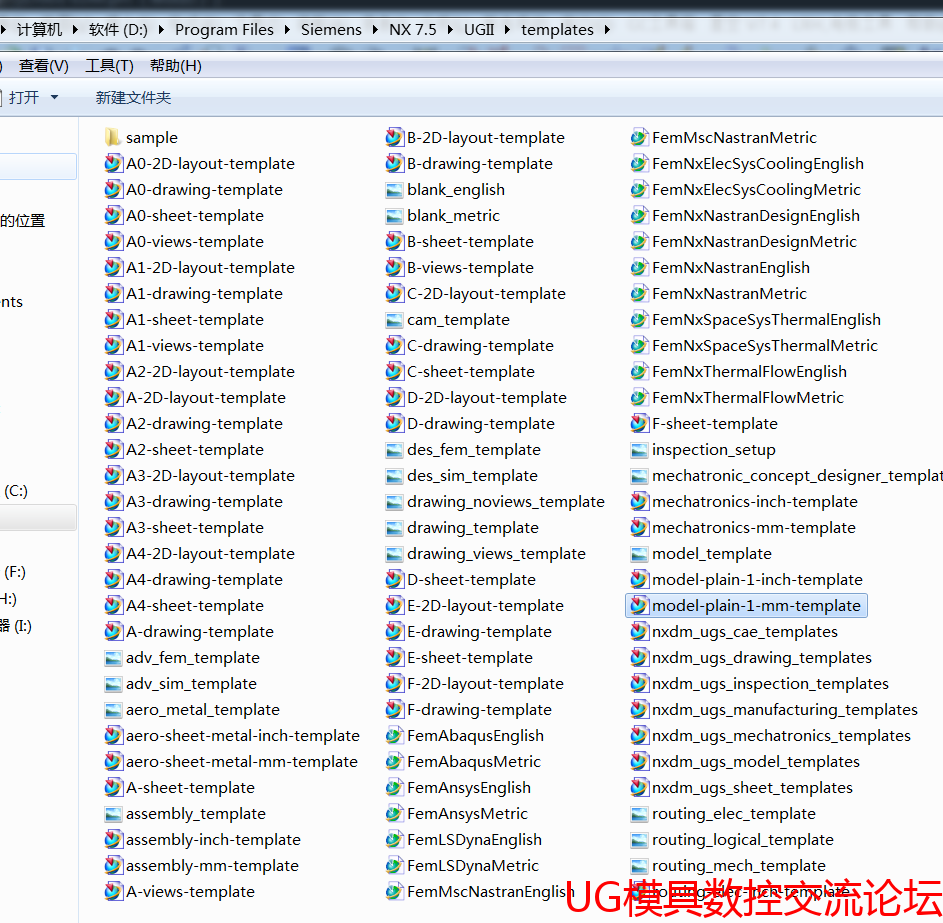

5.打開UG安裝目錄路徑D:\Program Files\Siemens\NX 7.5\UGII\templates，找到下圖文件，設置同上一步操作。

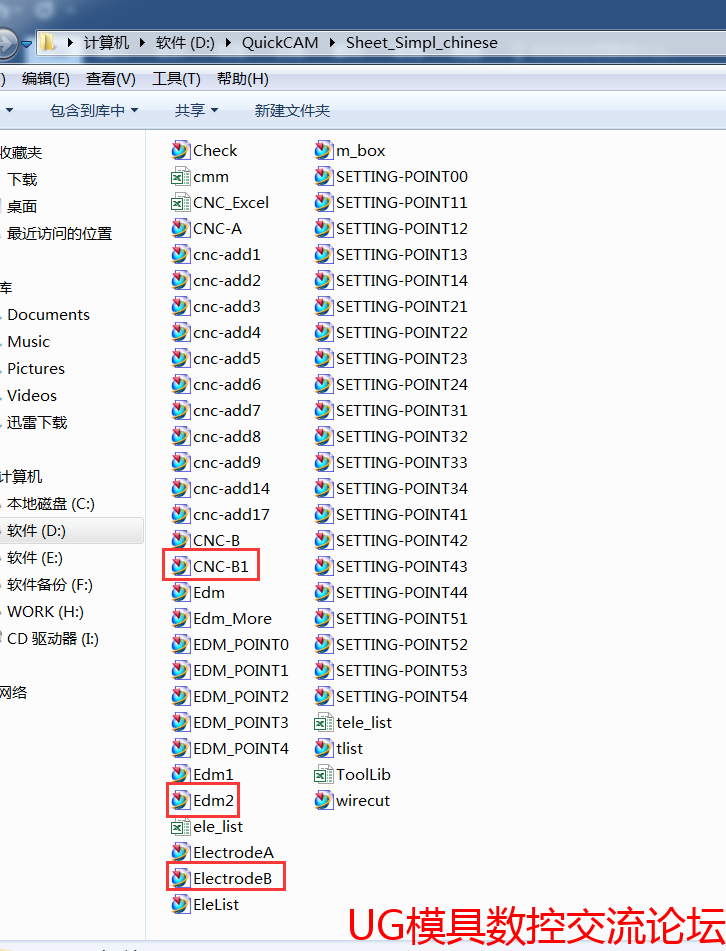

6.如果是UG4.0，還需設置下對應的模板，方法同上兩步操作。

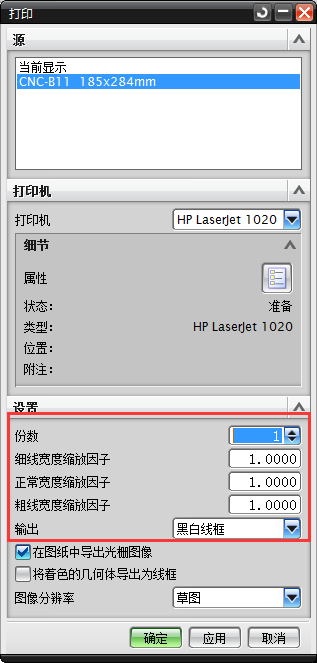

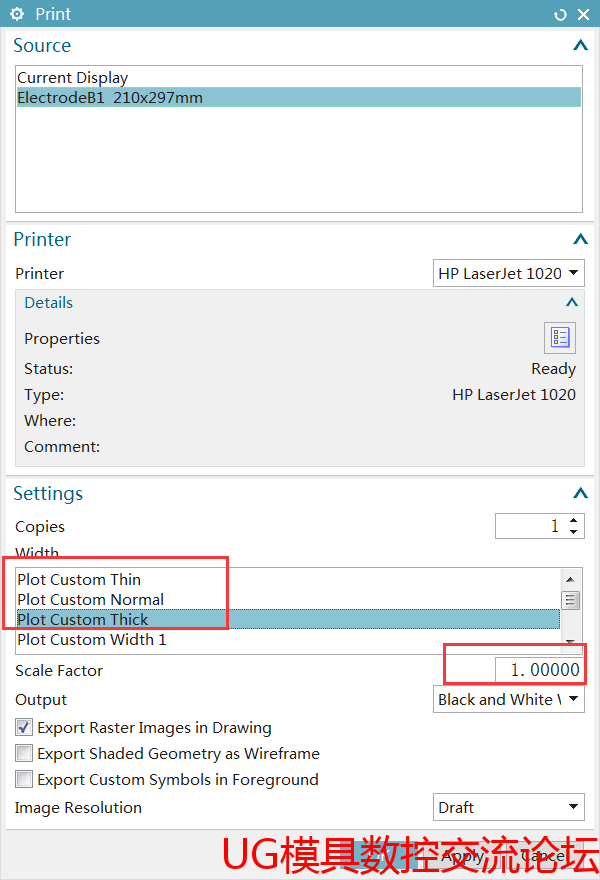

7.打印圖紙的時候選擇因子為1即可。UG版本不同，界面可能略有差別。
UG7.5設置：
UG11.0設置：
8此方法適用于打印圖紙線條太粗，模型顯示線寬，和刀路線條過寬，如下效果。

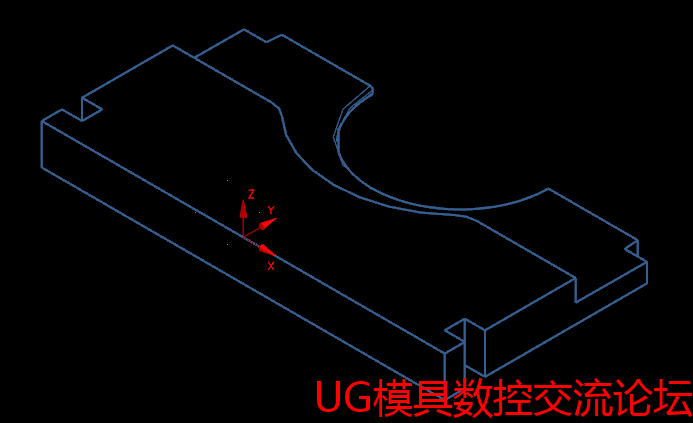

粗線條：

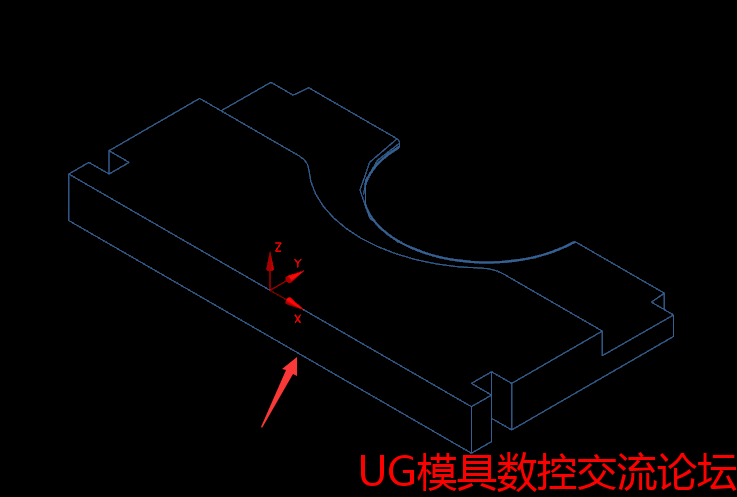

細線條：
粗線條：
細線條：
